Сегодня у нас экскурсия на типографию "Фактор-Друк" (и еще). Если кто не в курсе: это одна из крупнейших типографий в наших краях.
Производственные площади полиграфического комплекса «Фактор-Друк» занимают свыше 7000 кв. м.
Наш парк оборудования включает в себя многочисленные машины допечатного, печатного и переплетного процессов.
Штат сотрудников полиграфического комплекса «Фактор-Друк» насчитывает около 250 человек.
Ежемесячно 40 вагонов бумаги превращаются на типографии в 42 миллиона газет и журналов и 300 тысяч книг.
Поскольку у меня был выбор: больше услышать и меньше сфотографировать или наоборот, я выбрал наоборот. Поэтому будут картинки, а комментировать буду, если что-то вспомню. Конечно, могу что-то напутать.
Я раньше думал, что офсетная печать печать начинается с вывода фотоформ (пленок), с которых каким-то образом непосредственно и печатают тираж. Оказалось, что все сложнее, из фотоформ делают печатные формы, с которых уже печатают тираж. А у Фактора есть машина, которая делает печатные формы (платины) сразу, минуя этап фотоформ (процесс Computer to Plate -- CtP).
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5QadF5E-I/AAAAAAAAFuA/E_uBsa2bQ7w/s400/IMG_7566-LR.jpg)
А это сама пластина печатной формы, большая такая синяя на заднем плане. Для каждого полноцветного отпечатка нужно четыре таких формы -- по одной на каждый цвет (CMYK). Газета на ней -- это просто какой-то пример печати висит. Печатной формы хватает на 100 тысяч отпечатков, потом ее меняют на новую, если очень большой тираж.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5QaAfpbHI/AAAAAAAAFt4/zFwkCjoiWMA/s400/IMG_7569-LR.jpg)
Сначала мы смотрим как происходит ролевая печать. То есть, печать непосредственно на бумаге из рулона. Таким способом печатают в основном газеты.
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5QTG3kg8I/AAAAAAAAFtw/EOaGjLAlc14/s400/IMG_7581-LR.jpg)
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5QSZicRII/AAAAAAAAFtg/6hmSrDpbLw8/s400/IMG_7585-LR.jpg)
Вот ролевая офсетная машина Newsline S30. Она печатает на бумаге из рулона четырьмя цветами сразу с двух сторон. Сразу режет и складвает. В результате может выдать готовую газету из листов формата А2, сложенных вчетверо. На входе рулон, на выходе -- порезанные сложенные газетные листы.
![Фактор-Друк](http://4.bp.blogspot.com/_8ubUMBVjDlE/TJ5Qad9mN5I/AAAAAAAAFuI/xhpQ7are0N4/s400/pano7577.jpg)
Машина поменьше. У "Фактор-Друка" несколько ролевых офсетных машин. Отличаются они прежде всего числом одновременно печатаемых цветов и скоростью печати.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5QSzyioVI/AAAAAAAAFto/mECGI9YPLLA/s400/IMG_7583-LR.jpg)
Гвоздь программы: ролевая офсетная машина MAN Roland Uniset 75. Этот двухаэтажный монстр действительно впечатляет.
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5Qa9VRhRI/AAAAAAAAFuQ/0sm8EV6Wr5w/s400/pano7598.jpg)
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5QSOdkuwI/AAAAAAAAFtQ/9oLtPimAI44/s400/IMG_7609-LR.jpg)
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5P9_LS6iI/AAAAAAAAFsw/7JELq1xXmrM/s400/IMG_7624-LR.jpg)
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5P9qJWOvI/AAAAAAAAFso/KSKJm6NZUS8/s400/IMG_7625-LR.jpg)
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5P-XQbMhI/AAAAAAAAFtA/HTVZkqLwyGk/s400/IMG_7605-LR.jpg)
Готовые газеты он выдает сразу пачками.
![Фактор-Друк](http://4.bp.blogspot.com/_8ubUMBVjDlE/TJ5P-DPje2I/AAAAAAAAFs4/aFrkc68vrZU/s400/IMG_7623-LR.jpg)
Их тут же и перевязывают для транспортировки.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5P-q4L3DI/AAAAAAAAFtI/ede97gx9GW4/s400/IMG_7619-LR.jpg)
В результате, "Фактор-Друк" может поздно вечером получить от заказчика исходные файлы, а уже рано утром выдать готовый многотысячный тираж газеты. Правда, как нам сказали, тиражи газет последнее время стабильно уменшаются. Конечно, интернет ведь.
Про тиражи вообще интересно. Я раньше наивно предполагал, что указанные в газатах и журналах тиражи соответствуют действительности, потому что их строго проверяют (где-то когда-то что-то такое слышал). Разочарование: в типографии это не контролируют, не сверяют соответствие указанной в макете цифры тиража с реальным заказом.
Дальше у нас по программе листовая печать. Дело в том, что ролевая печать не дает такого хорошего качества, которое нужно для книг, журналов. Зато там бешеная скорость. Поэтому для книг существует листовая печать.
Бумага все равно закупается в рулонах, из которых специальная машина нарезает листы. Два рулона тут для непрерывности процесса. Когда один рулон заканчивается и его меняют, машина продолжает нарезать бумагу со второго.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5Pw5ciqhI/AAAAAAAAFsY/zOyhjMkUFAU/s400/IMG_7633-LR.jpg)
![Фактор-Друк](http://4.bp.blogspot.com/_8ubUMBVjDlE/TJ5Pw5hIL1I/AAAAAAAAFsQ/Fhm2bVDqmaI/s400/IMG_7636-LR.jpg)
Нарезает прямо целыми комнатами.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5PVdtp0MI/AAAAAAAAFsI/l58tUVYdZRQ/s400/IMG_7641-LR.jpg)
Стопки листов можно перемещать с помощью "Ручного агрегата супер".
![Фактор-Друк](http://4.bp.blogspot.com/_8ubUMBVjDlE/TJ5PxHpP2HI/AAAAAAAAFsg/imD-oEhD6y0/s400/IMG_7634-LR.jpg)
Для листовой печати тоже нужны печатные формы. Насколько я понимаю, тут мы видим алюминиевую печатную форму, сделанную на основе фотоформ (пленок). Алюминиевые формы долговечнее, с них можно напечатать в несколько раз больший тираж, чем с пластиковых.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5PVBTukJI/AAAAAAAAFr4/S1IBwFJJ7Sc/s400/IMG_7648-LR.jpg)
На листах печатают листовые офсетные печатные машины. С одной стороны загружается пачка листов.
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5PU73Fb_I/AAAAAAAAFro/T92s1p6gzmk/s400/IMG_7655-LR.jpg)
С другой стороны постепенно накапливается пачка листов отпечатанных. Такой себе пятикрасочный принтер, метра 3 в длину.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5PVIjK3LI/AAAAAAAAFrw/MrXVvrN7Rg0/s400/IMG_7653-LR.jpg)
Управляется она тоже компьютром. На этом рабочем месте инженер может посмотреть напечатанный лист под хорошим источником света, подкорректировать какие-то параметры.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5PDkBLS8I/AAAAAAAAFrY/r0PHkzrYT2A/s400/IMG_7665-LR.jpg)
Тут же стоит старый добрый одноцветный Romayor. Это как жигули-классика среди офсетных машин. На сегодняшний день он годится в основном для печати бланков, ярлыков (их ведь тоже надо где-то печатать). Листы книги с репродукциямии картин напечатаны на другой машине.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5PVV_wcCI/AAAAAAAAFsA/0zu34PyXuGE/s400/IMG_7646-LR.jpg)
Так вот ты какой на самом деле, CMYK:
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5PD3PVnvI/AAAAAAAAFrg/n2CpdmPKUM0/s400/IMG_7661-LR.jpg)
Специальная машина для сшивания тетрадок скобой. Кажется, тетрадками тут называют любые пачки согнутой бумаги.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5PDX0d-2I/AAAAAAAAFrQ/IAPU1rNihmc/s400/IMG_7671-LR.jpg)
На обрезном крае печатных листов печатают контрольные шкалы, миры, приводочные кресты. Это текст-объекты, по которым отслеживают протность краски, разрешение, совмещение красок. И контролируют все эти параметры для получения хорошего качества. Тут я сфоткал отбракованные листы (краски не совмещены).
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5PDbZzgmI/AAAAAAAAFrI/a1IxI6u1rQg/s400/IMG_7675-LR.jpg)
Трехножевая машина одним движением обрезает переплетенные листы книги с трех сторон.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5PDCUSCvI/AAAAAAAAFrA/DGEQlsyRc4M/s400/IMG_7681-LR.jpg)

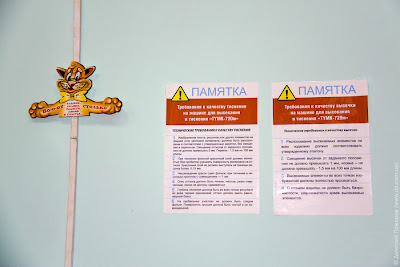

На машине для высекания и тиснения -- высекают и тиснят. То есть, делают выдавленные элементы на обложке или вырезают фигуры произвольной формы (например, для детских книг). Причем, ножи для этой машины делают на отдельной фирме, единственной в городе.
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5OzPn0FLI/AAAAAAAAFqw/dKsUEJSdcnQ/s400/IMG_7686-LR.jpg)
Машина, которая делает обложки.
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5Oy3I24pI/AAAAAAAAFqo/N39y25oxFMo/s400/IMG_7689-LR.jpg)
На входе у нее картонки и отпечатанные листы, в которые эти картонки надо завернуть. На выходе -- готовая обложка.
![Фактор-Друк](http://1.bp.blogspot.com/_8ubUMBVjDlE/TJ5Oy8wBd-I/AAAAAAAAFqg/y-eBfQ9w-6I/s400/IMG_7691-LR.jpg)
Конечно, процесс производства книги намного сложенее, чем печатание газеты. Я затронул только некоторые этапы, которые попали в объектив. И машин всякиъ там тоже намного больше (если интересно, у них на сайте можно найти список).
Всюду жизнь.
![Фактор-Друк](http://3.bp.blogspot.com/_8ubUMBVjDlE/TJ5Ozf355nI/AAAAAAAAFq4/HzjRFurOMEo/s400/IMG_7683-LR.jpg)
Коллектив тут явно не без чувства юмора :)
![Фактор-Друк](http://2.bp.blogspot.com/_8ubUMBVjDlE/TJ5Oyhsf0JI/AAAAAAAAFqY/PhADpeYYcLs/s400/IMG_7564-LR.jpg)
Да, газеты тут печатают быстро. Книги делают качественно. Масштабы впечатляют. Все на уровне. Интересный итог подвел один из участников экскурсии: "Круто. Будущее, конечно, за электронными книгами". Может не самое ближайшее, но думаю что в перспективе он прав. Хотя и для печатников наверняка работа останется.
